115KV TRANSFORMER TESTING FOR CONFIRM TRANSFORMER FAULT (2)

เรื่องเดิม : ในวันที่ 17 กุมภาพันธ์ 2562 ทางบริษัท Ajinomoto kamphaeng petch ทำ Oil regeneration at 115 KV
Transformer number E0 ระหว่างที่ทำการจ่ายไฟฟ้าให้ระบบ ในวันที่ 28 กุมภาพันธ์ 2562 Transformer differential relay สั่ง Trip หม้อ
แปลง ขณะท า Oil regenerative
ในวันที่ 19 มีนาคม 2563 ได้ท าการตรวจหม้อแปลงที่โรงงาน ABB (THAILAND) Co,.Ltd. โดยมีรายละเอียดดังน้ี

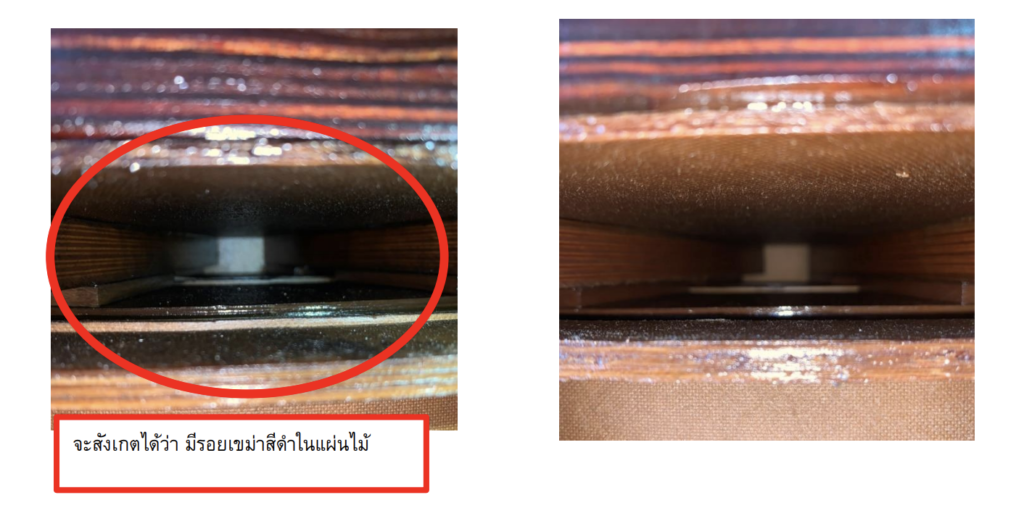

  1. ได้ทำการตรวจสอบสภาพภายนอกของขดลวดของหม้อแปลง พบว่า ขดลวดของหม้อแปลงของเฟส R มีเขม่าสีด าติดอยู่แต่
    บริเวณของขวดลวดเฟสอื่นๆไม่มีเขม่าสีดำ ดังภาพ
  1. ทำการทดสอบโดยการจ่ายแรงดันเข้าที่ขดลวดในแต่ละขดโดยมีรายละเอียดดังน้ี
    ทำการจ่ายแรงดันเข้าที่เฟส R-Y กระแสที่วัดได้ 161.4 mA
    ทำการจ่ายแรงดันเข้าที่เฟส Y-B กระแสที่วัดได้ 1.2 mA
    ทำการจ่ายแรงดันเข้าที่เฟส R-B กระแสที่วัดได้ 1.2 mA

ในวันที่ 10 เมษายน 2563ได้ทำการตรวจหม้อแปลงที่โรงงาน ABB (THAILAND) Co,.Ltd. อีกคร้ังโดยทำการนำขดลวดของ
เฟส R ออกมาดูในแต่ละส่วน โดยการตรวจสอบพบว่าขดลวดด้าน High Voltage มีรอยไหม้ที่เกิดจาก Partial Discharge เฉพาะจุดจะ
สังเกตได้ดังภาพ

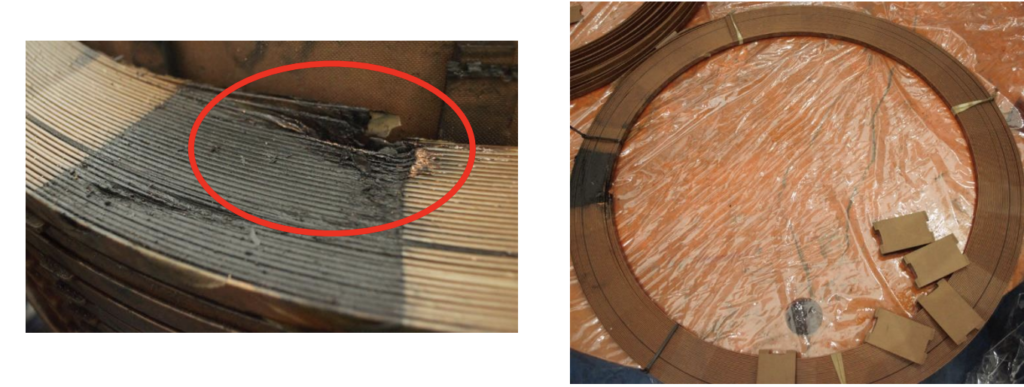

จากภาพทางด้านซ้าย จะเห็นว่าเกิดการ Short Circuit ของขดลวดจนทำให้ขดลวดละลายถึงกันและเกิดเขม่าสีดำแต่ถ้ามองจาก
ภาพด้านขวา จะสังเกตได้ว่าขดลวดส่วนใหญ่ไม่มีร่องรอย Overheat ของขดลวดและฉนวนพันขดลวดยังมีคุณภาพที่ดี ไม่เสื่อมสภาพ

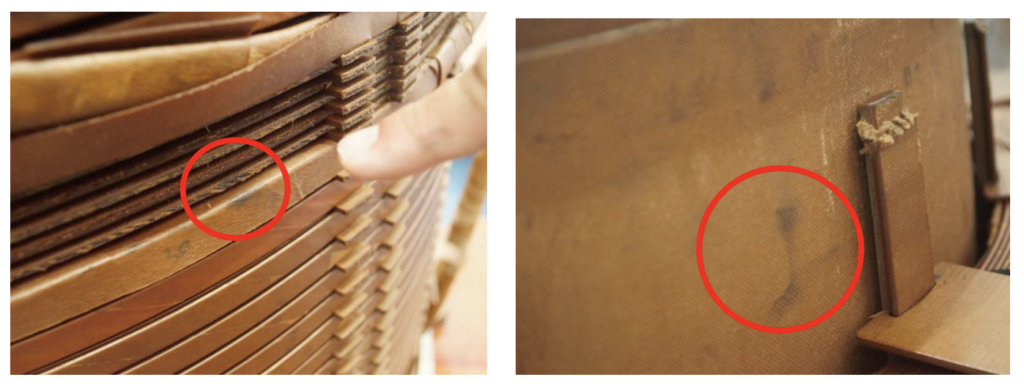

แต่ถ้ามองสภาพโดยรอบของหม้อแปลงก็ยังมีเขม่าสีดำ ในบางจุดรอบๆหม้อแปลงซึ่งเกิดจาก High Frequency Break Down ดังภาพ

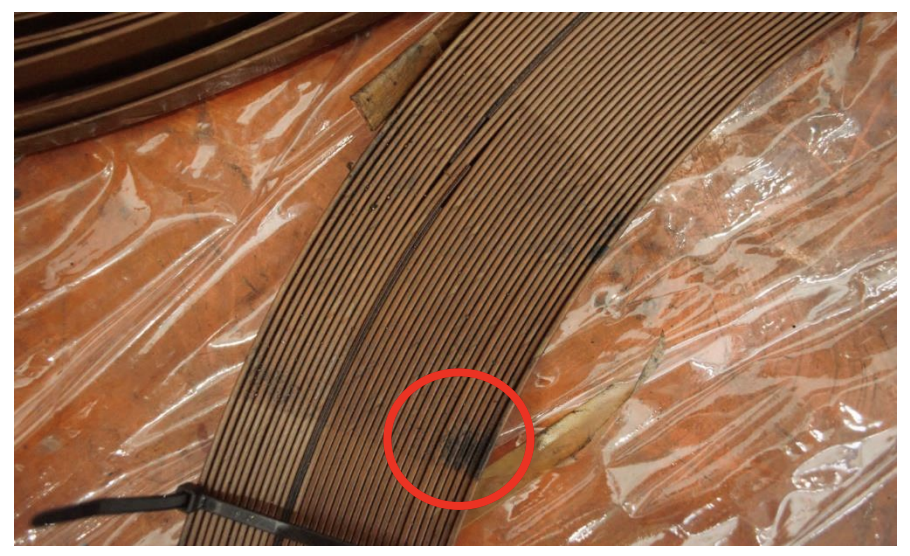

สรุป การชำรุดของหม้อแปลง มีสาเหตุเกิดจากการกรองน้า มนัและจ่ายไฟฟ้าในเวลาเดียว ทำให้เกิด Partial discharge ที่ฟองอากาศในนน้ำมันหม้อแปลง ดังจะเห็นการ ชำรุดของขดลวด และกระดาษรองขดลวด เป็นจุดๆ ทั่วหม้อแปลง

ขอแสดงความนับถือ
ชาญวิทย์ ครูแก้ว
ผู้จัดการ
